基于Vmware虚拟化平台容灾方案
一、面临问题
业务快速发展及数据和用户数的不断增长,给IT运维管理造成较大的压力,各应用系统独立运行,数据独立,数据库服务器对性能要求提高,大量的邮件及文件应用数据存储备份压力增加,没有有效的风险管理机制,各类数据无法统一管理。二、解决方案 异步数据复制容灾方案的具体技术实现如下:

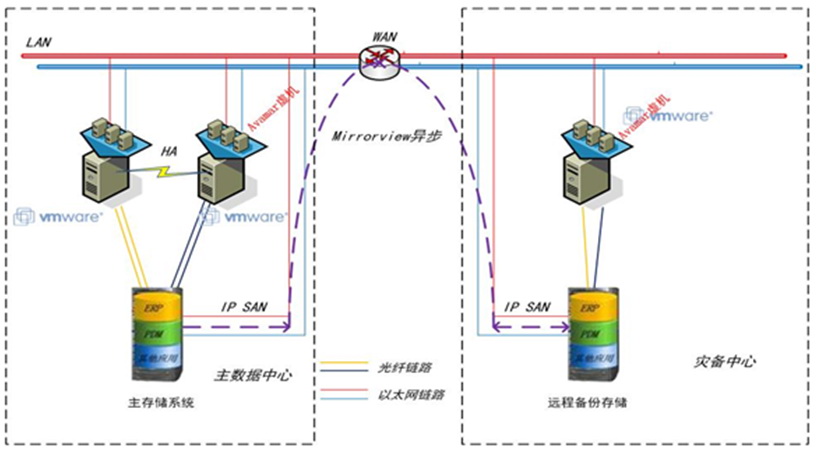

1.建立一个异地备用数据中心,在主数据中心和备用机房分别部署基于EMC Clariion CX4存储系统的SAN网络;两数据中心通过IP网络连接
2.EMC CX4可提供iSCSI端口,不但可提供主机连接,同时可作为容灾端口使用,即通过iSCSI端口实现远程复制
3.基于存储的数据远程复制软件MirrorView异步方式通过IP网络,将核心应用系统的数据从主中心复制一份到备用机房;根据数据的变化量和IP网络带宽的实际情况,备份数据与生产数据会有一定的差距
4.可以利用灾备中心的数据恢复主数据中心的业务系统,从而能够让企业的业务运营快速回复到灾难发生前的正常运营状态
5.如果备用机房还部署了备用的应用服务器,则在主机房发生故障的情况下,可以在很短的时间内将应用接管,从而为业务在意外情况下的持续正常运作提供良好的支撑在存储及数据保护上有以下优势
1、MirrorView/A同步流程:
当完成初次的完全复制后:
1.在源端收到来自服务器的写I/O 操作
2.返回I/O确认给服务器
3.更新目标端前,目标端自动创建“Gold Copy”, 来防止传输过程中出现故障造成目标端数据被破坏
4.在源端创建Delta Set, 保护传输过程中源数据产生变化
5.变化量复制到目标端后, gold copy 被自动删除, 源端的Delta Set 会自动清空以接受下一个周期的操作
2、MirrorView/A 方案优势:
1.基于阵列的远程同步数据复制方案,与服务器平台无关
2·生产、灾备中心之间的距离不受限制
3·可以切换关键应用数据到异地运行
4·最网络传输带宽的要求不高,最大消耗100Mb/s
5·实现跨数据集维护应用程序的一致性,并确保应用程序可重启性
6·使用EMC Navisphere管理套件进行集中化管理
7·在不同代的CLARiiON系统之间执行数据镜像
3、备份方案:
方案中应用服务器采用VMware虚拟架构布置,备份方案采用Avamar虚拟化版本是最好的选择。以提升整个IT管理架构的管理,可用性,及灵活性方面有大优势。EMC Avamar Virtual
Edition (AVE)是 一种完全虚拟化的备份和恢复解决方案,被称作Avamar重复数据删除的虚拟化版本,通过Avamar 在源位置执行全局重复数据删除的技术与 VMware 虚拟基础架构的高效性结合起来。它可以加速并简化虚拟机备份,还可以消除对专用备份服务器基础架构的需要。在一般的客户环境下,它可将传统的备份负载从每

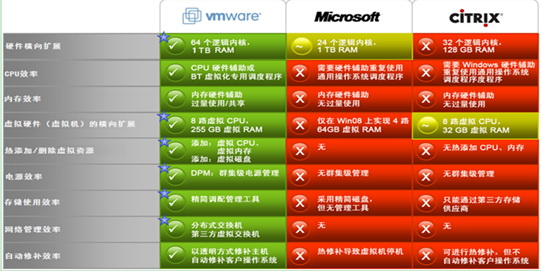

周高达 200% 减少到2%,备份速度最多可提高 90%。三、VMware&Microsoft&Citrix虚拟化功能对比 四、EMC Avamar源端重删方案
EMC Avamar作为数据源端重消功能的快速数据备份和恢复产品。能够为用户提供快速的数据恢复和备份,同时能够有效的节约数据备份过程中的网络带宽的占用。
EMC
Avamar 备 份和恢复解决方案利用获专利的全局重复数据消除技术在源位置识别冗余数据,从而使备份数据在通过局域网或广域网发送之前减至最少。使用 Avamar可以更大幅度地缩减数据,让 VMware环境、远程办公室以及数据中心局域网实现快速、安全的备份。在此过程中,您将能够减少备份时间、辅助存储的增长,以及网络使用量。Avamar消除重复的备份在功能上相当于完整备份,只需一步操作即可恢复,无需恢复完整备份及后续增量备份。此外,Avamar可以验证备份数据的可恢复性并对数据进行加密,以提供安全的电子备份,不会发生意外。

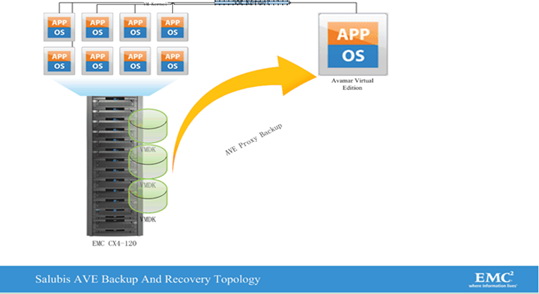

Salubris目前使用的是EMC Avamar Virtual Edition,简称为AVE。Salubris AVE备份网络拓扑图
