企业OA系统双机热备解决方案

随着信息化建设的不断推进,各个企事业单位的活动越来越多的依赖于其关键的业务信息系统,这些业务信息系统对整个机构的运营和发展起着至关重要的作用,一旦发生宕机故障或应用停机,将给机构带来巨大的经济损失。可见,对那些需要保障信息安全和提供不间断的信息服务的机构来说,业务系统的容错性和不间断性显得尤为重要。如何保障各种关键应用持续运营,达到永续经营的良性循环,已成为当今企事业单位和IT领域急需解决的关键问题。

各关键业务单位对服务器应用系统的安全性,可用性,依赖性较强,关键应用24小时不允许停机,在这种情况下,服务器的双机热备就显的非常必要及迫切。

双机热备是近年来服务器端的安全性,可用性的一次重大的革命。从以前加大的硬件可用性,到现在的双机备用,来保证服务器的不停机运行,是高可用性的一次重大的进步。

随着服务器硬件及软件的发展,服务器性能及内部存储容量等都有了大幅提升。服务器在应对主流业务方面提供了强大的能力,为了保证业务与数据的连续性及提高客户投资回报率。本方案中RoseMirrorHA提供了基于服务器的高可用性软件,实现了应用高可用及数据镜像的双重安全保护、高效率解决方案。

双机热备的原理:是当一台服务器在工作时(称为主机)。另一台服务器作备用状态(称为备机)。当主机因为某种原因出现故障,如死机,主机断电,硬盘损坏等,不能继续提供服务时,从机能够在规定的时间内接替主机的服务,继续提供服务,从而达到不停机的服务。




用户现状及需求分析

为了消除现状的制约,加快广东某股份有限公司业务的发展,该公司提出了如下建设需求:

1、增加光纤磁盘陈列柜一台,将原来单台服务器提供OA系统服务改为双机热备服务(即其中一台高服务器提供日常服务,另一台待机状态,一旦主OA系统服务器故障,待机服务器自动切换所有OA系统服务过来,并对外提供相关服务)

2、建设存储系统。对企业的核心数据资产提供大容量集中储存,降低数据丢失的风险;

3、系统应具有较高的处理性能,缩短信息处理时间,消除系统性能瓶颈,提供客户满意度;

4、 系统应具有较高的可用性,消除单点故障,保障业务的持续运行;

5、 系统应面向未来,提供统一接口,具有良好的扩展性,便于企业将来扩展系统处理能力,满足企业不断发展的业务需求。

解决方案设计

设计原则

l   统一性

系统必须统一规范、统一标准、统一接口,使用国际标准、国家标准,采用统一的系统体系结构,以保持系统的统一性和完整性。

l   实用性

系统能最大限度满足用户的需求,结合用户的实际情况,在对业务系统进行设计和优化的基础上进行设计。

l   可用性

系统提供多种冗余备份手段,消除单点故障,减低故障风险,保障业务的持续运行。

l   可扩展性

系统的设计必须考虑到未来发展的需要,具有良好的可扩展性和良好的可升级性。

总体设计

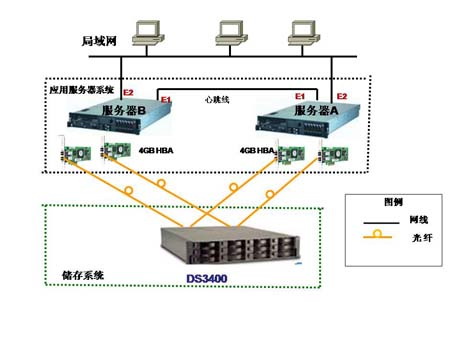

根据用户需求,结合企业现状,我们将解决方案分为两个系统:应用服务器系统和存储系统。其组成如下图1所示:

系统组成图

应用服务器系统由服务器硬件、操作系统及应用软件组成,负责提供OA系统应用;存储系统由储存硬件IBM DS3400ROSE HA 双机软件组成,提供双机热备服务和企业关键数据的备份及集中储存。

下面分别对这两个系统进行详细说明:

应用服务器系统

本方案部署两台OA服务器:2OA库服务器做双机热备。

系统高可用性设计:

1、硬件冗余设计:

如图所示:2OA服务器都通过二路光纤主机适配卡(HBA)连接到共享磁盘阵列DS3400,实现HBA级别的冗余,保证在一路HBA链路故障后系统能够继续提供服务。另外磁盘阵列采用双控制器,实现控制器的冗余,保证在一个控制器故障后系统能够继续提供服务。真正实现从服务器系统到系统接口卡直至通讯链路的高度冗余,达到自动故障切换,最大限度的降低系统停机时间,满足系统的高可靠性、高可用性要求的目的。磁盘阵列划分相应存储空间映射到OA服务器。OA服务器内置硬盘存储器只保存系统文件、数据库程序文件等基础数据,而将数据记录保存在磁盘阵列对应的分区里。OA服务器提供了强大的数据存储、查询、分析功能,帮助用户有效管理数据,并充分利用数据资产,增加商业效益。

为了能够满足不同的成本要求,根据客户的情况我们在此建议硬件方案:采用光纤盘柜 DS3400 作为共享存储;DS3400是一种全面的存储解决方案, 可支持IBM System x, BladeCenter和部分第三方服务器。IBM System Storage DS3400主机接口每控制器2个主机端口, 光通道 (FC) 4Gbps自感应1 Gbps/2 GbpsRAID级别RAID-0, -1, -3, -5, -10。最大可支持48个硬盘驱动器。通过光纤交换机最多可连接16台服务器。当以后还有后续的服务器因为磁盘空间等问题都可以接到DS3400磁盘阵列上。

2 服务器双机热备设计:

服务器双机热备通常是指两台或多台服务器共同工作,以提供相对单台服务器更高的系统可用性,可靠性和可扩展性。作为行业领先的解决方案提供商,IBM 公司在提供高性能,高可靠性,易于管理的 x86 服务器的基础上,广泛地开展与业界操作系统和应用软件提供商的合作,为最终用户提供切实可行的解决方案。

1、 作为双机系统两台服务器均安装数据库及应用系统,正常情况下,由一台服务器承担OA系统主服务器任务,另一台承担OA系统备用服务器任务

2、 两台主机系统(主服务器和从服务器)在整个运行过程中,通过 “心跳线”相互监测对方的运行情况(包括系统的软硬件运行、网络通讯和应用运行情况等);

3、 一旦发现对方主机的运行不正常(出故障)时,故障机上的应用就会立即停止运行,本机(故障机的备份机)就会立即在自己的机器上启动故障机上的应用,把故障机的应用及其资源(包括用到的IP地址和磁盘空间等)接管过来,使故障机上的应用在本机继续运行;

4   应用和资源的接管过程由ROSE HA 双机软件自动完成,无需人工干预;

5   当两台主机正常工作时,也可以根据需要将主服务器上的应用人为切换到从服务器上运行。
